φ-Module
Module Electrophysiologique Multifonction

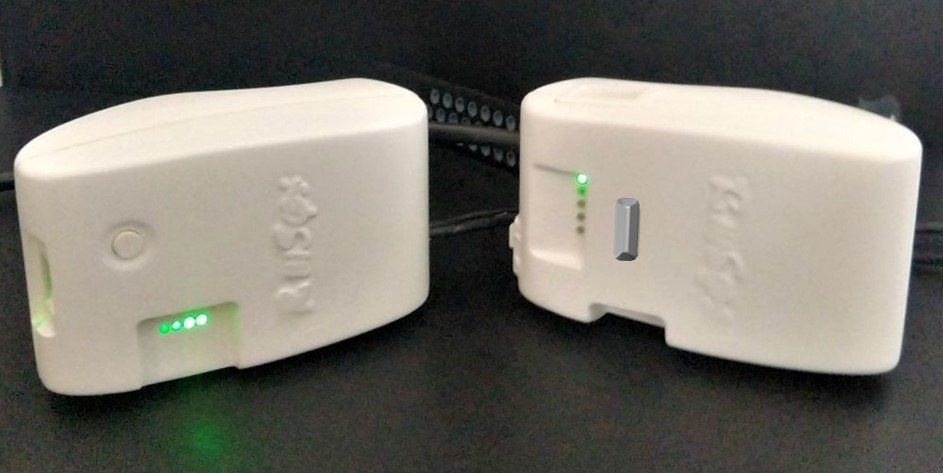

φ-Module concentre de nombreux capteurs vous offrant un large choix d'applications dans les milieux de la santé et du bien-être. Pour répondre aux mieux à vos attentes (besoins/coûts), φ-Module se décline en plusieurs variantes.
Les cartes électroniques s'accompagnent d'une IHM de démonstration sous Android (Tablette, Smartphone) et Windows. Une API concentre les algorithmes pour s'adapter à votre propre IHM, en local ou à distance.
Caractéristiques

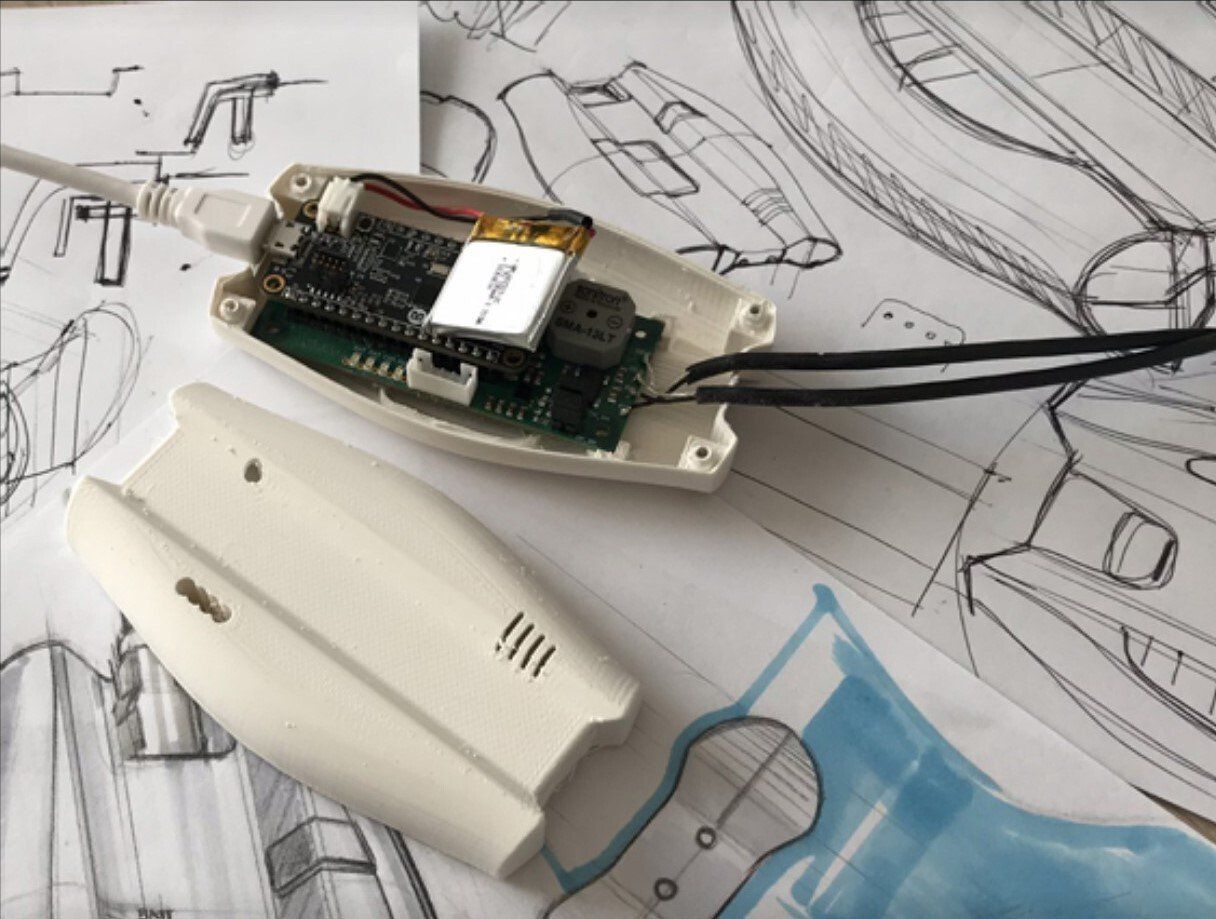

Carte "Micro"
-> Module BLE
-> Mémoire (Environ 5 jours de données)
-> Batterie (Environ 5 jours de mesure en continu)
-> USB C
-> Led et buzzer « Alarm » à régler selon votre application (ischémie, taux inadapté de SPO2, décharge batterie…).
Multiplexeur (in process)
-> 3 PhotoPlethysmoGrammes
-> 64 électrodes de bioimpédance
-> 60 capteurs de température
Carte "Capteurs"
Biopotentiels
-> 3 voies
-> 20 V/V, 40 V/V, 80 V/V or 160 V/V
-> 128 Hz, 256 Hz, 512 Hz
-> Filtres passe-haut, passe-bas
-> Résolution avec un contact électrode-peau idéal 3,1 µV
-> ElectroCardioGramme, ElectroMyoGramme, ElectroEncephaloGramme, QRS, onde R-R, Heart Rate Variability, Heart Rate…
PhotoPlethysmoGramme PPG
-> de 8 à 4096 Hz
-> 3 leds 536 nm, 660 nm et 940 nm
-> 2 photodiodes
-> SpO2, StO2, SmO2, pression artériel (sans brassard)
Bioimpédance
-> Bipolaire/Quadripolaire
-> fonction test contact
-> algorithmes pour électrodes "Gel" ou "Sèches"
-> de 10 V/V à 80 V/V
-> de 8 à 96 µA
-> R, X de 125 Hz à 300 KHz (up to 500 KHz (about 50 frequencies) soon)
-> Justesse sur banc de test R//RC: R 0,006±0,005 ohm X 0,003±0,011 ohm
-> Répétabilité sur banc de test R//RC: R 0,0008±0,0008 ohm X 0,009±0,007 ohm
-> 32 Hz, 64 Hz (up to 600 Hz soon)
-> Résolution 1,1 µV
-> Ischémie, Hémorragie, Thromboses, Débit cardiaque, analyses vasculaires locales (bras, cerveau...), fréquence respiratoire, volume pulmonaire…
Accéléromètre
-> 3 axes, 1600 Hz
-> +/- 2g, 4g, 8g, 16g au choix
-> Justesse +/- 1%
-> Résolution 0,0003 g
-> Densité du bruit 0,00018 g/√Hz
-> Actimétrie, monitoring du sommeil…
Baromètre
-> Range 300 – 1100 hpa
-> 1 Hz
-> Justesse pression absolue +/- 0,5 hpa
-> Justesse pression relative +/- 0,06 hpa
-> Résolution 0,01 hpa
-> pression atmosphérique, temps
Gyroscope
-> 125, 250, 500, 1000 ou 2000 °/s
-> 3200 Hz
-> Justesse +/- 1%
-> Résolution 0,007 °/s
-> Densité de bruit 0,007 °/s/√Hz
-> Actimétrie, monitoring du sommeil…
Température
-> 0,1 °C de justesse
-> 0,004 °C de résolution
-> de 0,1 Hz à 2 Hz au choix
-> température de la peau, stress...
